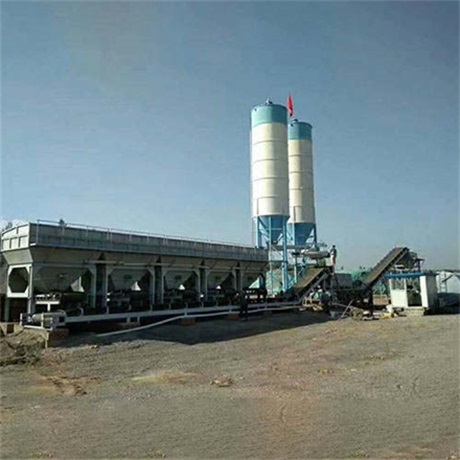

800型水穩拌合站是一種新型的碎石級配拌和設備，集中了集料，計量、輸送、攪拌、提升、儲存等多種工作。
800型水穩拌合站設備主要由骨料給料系統、給水系統、攪拌系統、卸料系統與電控系統等五大部分組成。結構緊湊，計量準確、攪拌均勻，整體機動性能好。攪拌機采用雙臥軸強制式攪拌機，效率高，噪音低，拌和均勻，葉片由特殊耐磨材料鑄造而成，使用壽命長。攪拌軸上的攪拌臂按特殊的規律分布，使攪拌機內的物料在強力翻轉的同時，還朝前運動，以達到連續生產的目的。為了清理、保養方便，我們在攪拌機底部設有排料口。
設備采用集中電氣控制系統，亦稱配料控制系統，通過電磁調速電機精確控制骨料的均勻恒定供給。本控制系統能夠設定總產量和各種物料的配合比，比例系數等。配比準確，運行可靠，操作簡單,可手動和自動控制。具有異常狀態自動報警、緊急停車功能。電氣元件選用優質名牌產品，性能安全可靠。
水穩拌合站在布置上采用了組合、可拆遷式結構，能迅速的拆遷轉移、拼裝，全套設備可拆成20個部分，根據現場情況作"一"等形狀的布置，作靈活適當?shù)母膭�。地基�?yīng)按照提供的地基圖中的技術要求進行施工。安裝前，應把場地平整、壓實，整個安裝地坪不要低于周圍地面，以防積水造成下陷。
水穩拌合站設備采用了國內先進的電腦控制高速皮帶和電子旋螺稱。電腦皮帶稱通過自身荷重傳感器，測速傳感器，調速電機，控制調速皮帶轉速，從而實現單機連續自動定量給料，當需要改變物料配比時操作人員僅需按某種物料調整后的計算比量，調整其控制微機上的數定給定值，電腦稱便可按新的給定值連續自動定量給料或配料，操作簡單，計量精度高�？刂莆C具有瞬時給料量和累計給料量自動顯示的功能，為工人操作和工廠化的生產管理提供了可靠依據，同時也帶來了極大的方便。供水系統的加水采用人工調節回水閥門的方法，調整成品含水量，它具有調節范圍寬，結構簡單，安裝方便的特點。為清理、保養方便，我們在攪拌機底部設置了排料口。
900型水穩拌合站我公司集多年生產穩定廠拌設備之成功經驗，結合我國國情和施工單位具體情況，綜合近幾年國內外新技術而研究開發，具有對材料適應性強，級配種類多，可靠性好，產量高的特點，特別適用于水泥穩定土、二灰穩定土等材料的拌和加工，廣泛用于高等級公路、城市道路等底基層工程的施工要求 。
900型水穩拌合站其主要特點：
1. 該套設備在布置上采用了組合、可拆遷式結構，能迅速的拆遷轉移、拼裝，安裝及轉場維修方便；
2. 水泥倉采用大口螺旋供料，改變以往小口格式給料機供料方式，解決水泥阻塞現象的發生；
3. 采用雙臥軸強制攪拌方式，大容量、低磨損、大間隙攪拌器，高耐磨葉片、多片攪拌，能獲得良好的攪拌效果；
4. 采用高精度方式稱量，可獲得準確的計量精度。
水穩拌合站設備電氣控制系統：
1.WDB系列水穩穩定土拌合設備的電氣控制系統是我公司自行開發研制的，采用工業計算機極大提高了電氣控制系統的可靠性、穩定性，全部設備均可在控制室內實現遠距離集中控制。
2.電控涉及的主要控制對象有：水泵、氣泵、給料機、平皮帶、拌缸、斜皮帶、螺旋電子秤、轉閥、螺旋輸送機、振動電機、振動器、成品門、動畫監控等，有的控制對象之間采用了聯鎖，防止誤操作和控制電路故障給設備造成危害。
3.控制方式采用工業計算機控制下進行的，對受控對象啟動、配料都是自動完成的，同時，計算機可以顯示石料、水泥的實際稱量重量，又可統計出當天各種料的累計量及總量。
4.對給料機部分采用變頻器控制，對每個給料機部分都裝有拉力傳感器；對水泥部分采用變頻器控制，裝有拉力傳感器，以使對每種物料達到更精確測量；水泵采用變頻器控制，水泵采用流量計進行計量使水量調節更準確方便、更靈活可靠。
5.為了方便調試、檢查與維修，供料部分還設置了手動方式，在手動方式狀態下，受控對象之間解除了聯鎖關系，可以單獨啟動控制對象，這給安裝、調試、維修帶來了方便。
6.在正常工作情況下，供料部分采用聯鎖控制方式，主要好處：聯鎖是保質保量安全生產不可缺少的重要手段。
7.在冷料倉上安裝了振動電機，以便振動下來，有利于把超標的石料篩選出去，這樣有利石料充分使用和保證出料的質量。
8.在操作臺上設置了急停按鈕，以便發生意外情況時，按動這個按鈕，使整套設備停機。
水穩拌合站主要部件結構與特點：
1. 物料機組：物料倉容積大,傾角適中,自動出料,出料量可調,結構堅固。給料機采用皮帶式變頻調速給料機，并采用電子皮帶秤作為計量系統，精度高，工作可靠。
2. 粉料配料機組：立式粉倉結構合理、容積大，卸料傾角適合、出料順暢、占地面積小。計量裝置工作平穩，調節幅度小，提高了計量準確性。粉料計量前經變頻式旋轉給料機配送，調整方便、準確。計量裝置采用電子稱重系統，精度高，工作可靠。
3. 攪拌器：連續強制式攪拌器采用新型的強力無襯板多葉片長型攪拌器結構，低速大扭矩減速機驅動，攪拌均勻、效率高、工作可靠，平底槽型無襯板結構，無卡料現象，攪拌器缸體無磨損。
4. 供水系統：由變頻調速式水泵調節水供應量，工作穩定、計量準確。
|
